Карактеристике

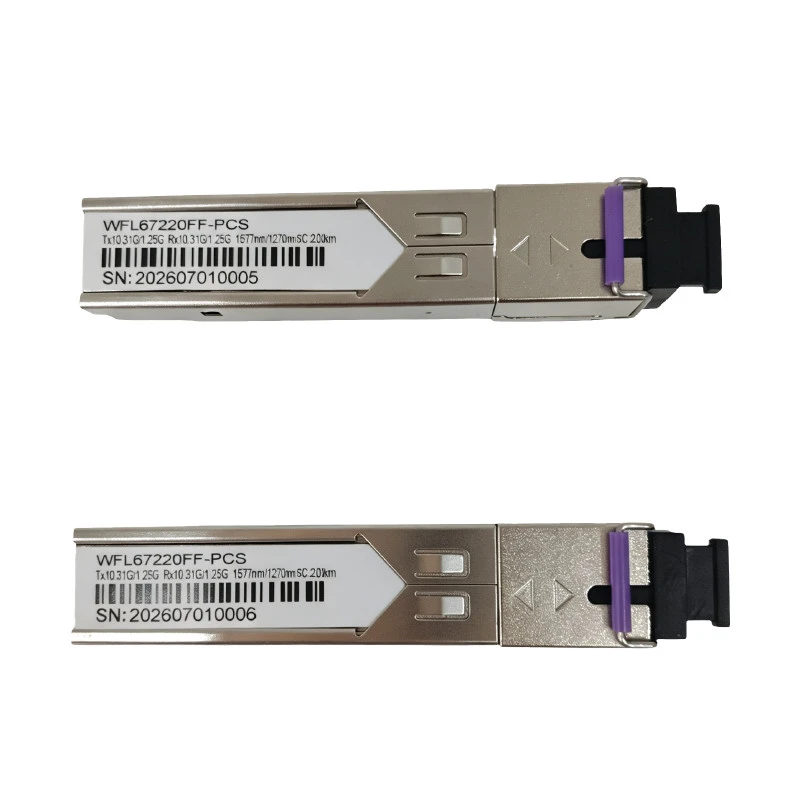

ВФЛ67220ФФ-ком

10ГЕПОН ОЛТ ПР30 примопредајник је опремљен интегрисаном три-ОСА структуром са једним влакном, укључујући оптички подсклоп за раздвајање/комбиновање оптичких сигнала, 1,25Гбпс/1490нм и 10,31Гбпс/1577нм континуирани{7}}мод 10нм/1315 предајника 10,31Гбпс/1270нм пријемник у бурст{12}}режима. Дизајниран је да испуни захтеве ИЕЕЕ Стд 802.3авТМ-2009 10ГБАСЕ–ПР30/ПРКС30 за апликације оптичког линијског терминала (ОЛТ).

1. Примопредајник са једним влакном

10ГЕПОН ОЛТ ПР30 примопредајник са једним влакном примопредајника са 1577нм ЕМЛ ласерском диодом као 10,31Гбпс континуираног-предајника.1490нм ДФБ ласерске диоде као 1,25Гбпс континуалног-предајника у моду 1,25Гбпс и предајника типа АПД}5Гб фото 1{8{8} фото АПД типа 1 10,31Гбпс пријемник за бурст{11}режим.

2. СФП+ пакет са сингле-мод СЦ/УПЦ конектором

Овај примопредајник долази у стандардном СФП+ пакету, који обезбеђује плуг-анд-компатибилност са свом 10Г ЕПОН ОЛТ опремом. Оптички интерфејс је фиксна СЦ/УПЦ утичница дизајнирана посебно за једно-модно каблирање. Овај аранжман пружа поуздану везу са малим-губицима, док истовремено поједностављује примену физичког слоја у окружењима централне канцеларије.

3. У складу са ИЕЕЕ Стд 802.3авТМ-2009 10ГБАСЕ–ПР30 / ПРКС30

Овај 10ГЕПОН ОЛТ ПР30 примопредајник је у потпуности усклађен са ИЕЕЕ Стд 802.3ав™-2009, подржавајући и 10ГБАСЕ-ПР30 (симетричан) и ПРКС30 (асиметричан) режим рада. Осигурава беспрекорну интероперабилност са главним ОЛТ платформама које се придржавају овог стандарда. Компатибилност уназад са старим ЕПОН мрежама се такође одржава кроз дизајн пријемника са двоструком брзином.

4. Погледајте ИД/Т 1688.4-2011: Модул оптичког примопредајника за 10Г ЕПОН

Овај 10ГЕПОН ОЛТ ПР30 примопредајник упућује на ИД/Т 1688.4-2011, ауторитативни кинески стандард за 10Г ЕПОН оптичке примопредајнике. Задовољава све кључне стандарде перформанси наведене у спецификацији, укључујући оптичке карактеристике преноса/пријема и поузданост у животној средини. Усклађеност са овим локалним стандардом чини га идеалним избором за домаћу 10Г ЕПОН мрежу.

5. Усклађеност са РоХС-6

Модул је произведен у складу са РоХС-6, што значи да је потпуно ослобођен од шест забрањених опасних супстанци у складу са прописима ЕУ о заштити животне средине. Овај еколошки одговоран дизајн не само да смањује еколошки утицај током производње и одлагања, већ је и усклађен са политиком зелене набавке великих телеком оператера широм света. РоХС-6 сертификат додатно гарантује да производ испуњава законске захтеве за продају и примену на тржиштима регулисаним по животну средину.

Параметар

Апсолутне максималне оцене
Параметар		Симбол				Мин.		Макс.	Јединица		Напомена
Температура складиштења		Тст				-40		+85	степен
Радна релативна влажност (без- кондензованог)		РХ				5		90	%
Температура радног кућишта		Тц				0		70	степен
Улазни напон		-				ГНД		Вцц	V
Напон напајања		Вцц-Вее				-0.5		+3.6	V
Оптичка улазна снага пријемника								0	дБм
Препоручени радни услови
Параметар		Симбол		Мин.		Типично		Макс.	Јединица		Напомена
Напон напајања		Вцц		+3.14		+3.3		+3.46	V
Струја напајања		Ицц		-		600		750	мА
Радна релативна влажност (без-кондензације)		РХ		5				85	%
Температура кућишта (радна)		ТЦ		0		-		70	степен
И2Ц тактна фреквенција				-		100		400	КХз
Потрошња енергије Макс		-		-		-		2.5	W
Оптицал Специфицатион
10Г 1577нм предајник
Параметар	Симбол		Мин.	Тип.		Макс.		Јединица		Напомена
Подршка брзина преноса података	-			10.3125				Гб/с
Центер Вавеленгтх	λ		1575	1577		1580		нм		Напомена1
Спектрална ширина (-20дБ)	Δλ		-	-		1		нм
Однос потискивања бочног режима	СМСР		30					дБ
Просечна оптичка излазна снага (БОЛ)	По		2.5	-		5		дБм
Просечна оптичка излазна снага (ЕОЛ)	По		2	-		5		дБм
Однос изумирања	Ер		6	-		-		дБ
Излазна снага са предајником Онемогућено	Пофф					-39		дБм
Излазни дијаграм очију	У складу са ИЕЕЕ 802.3
Дефиниција маске за очи предајника	У складу са ИЕЕЕ 802.3ав^ТМ-2009 Слика 75–5
Диференцијални улазни напон	V_ИД		120		820		мВ
Диференцијална улазна импеданса	-		80	100	120		Ω

1Г 1490нм предајник
Параметар	Симбол	Мин.	Тип.	Макс.	Јединица	Напомена
Подршка брзина преноса података	-	1,25 ± 100 ппм			Гб/с
Снага оптичког предајника (ЕОЛ)	По	3	-	7	дБм	Напомена2
Центер Вавеленгтх	λ	1480	1490	1500	нм
Спектрална ширина (-20дБ)	Δλ	-	-	1.0	нм
Однос потискивања бочног режима	СМСР	30	-	-	дБ
Однос изумирања	ЕР	9	-	-	дБ
Излазна снага при искљученом преносу	-	-	-	-39	дБм
Дефиниција маске за очи предајника	У складу са ИЕЕЕ802.3ах-2004 Табела 60-6
Диференцијални замах уноса података	V_ИД	500	-	2400	мВ
Диференцијална улазна импеданса	-	80	100	120	Ω
Пријемник
Параметар	Симбол	Мин.	Тип.	Макс.	Јединица	Напомена
РКС_ЛОС Време потврђивања	T_Ассерт	-	-	512	нс
РКС_ЛОС Де-потврди време	T_{Деассерт}	-	-	512	нс
РКС_ЛОС излазни напон{1}} висок	ВИХ	2	-	Вцц	V
РКС_ЛОС Излазни напон{1}} Низак	ВИЛ	0	-	0.8	V
Диференцијална улазна импеданса	-	80	100	120	Ω
1.25G
Таласна дужина операције	-	1260	1310	1360	нм
Осетљивост пријемника (БОЛ)	Сен	-	-	-31	дБм	Напомена3 Напомена4
Оптичка снага засићења	Сат	-6	-	-	дБм	Напомена4
Трецеивер_сеттлинг	-			400	нс
РКС_ЛОС ниво потврђивања	H-L	-40	-	-	дБм
РКС_ЛОС Де-ниво потврђивања	L-H	-	-	-32	дБм
Диференцијални замах излаза података	ВОД	340	-	850	мВ
10.3125G
Таласна дужина операције	-	1260	1270	1280	нм
Осетљивост пријемника (БОЛ)	Сен	-	-	-28.5	дБм	Напомена5
Оптичка снага засићења	Сат	-6	-	-	дБм	Напомена5
РКС_ЛОС ниво потврђивања	H-L	-44	-	-	дБм
РКС_ЛОС Де-ниво потврђивања	L-H	-	-	-29	дБм
Трецеивер_сеттлинг	-			400	нс
Диференцијални замах излаза података	V_ОД	340	-	850	мВ

Напомена 1: 10,31Гбпс континуирани-режим, ПРБС2³¹-1

Напомена 2: 1,25 Гбпс континуирани-режим, ПРБС2⁷-1, НРЗ

Напомена 3: Измерено са једним рафалним пакетом, дужина пакета података 2048-10240 бита, преамбула=500бита, време размака Тг=512бита.

Напомена 4: Измерено помоћу ПРБС 2⁷-1 тест образац @1,25Гбпс и ЕР=10дБ, БЕР мањи или једнак 1*10-12

Напомена 5: Услови испитивања: ПРБС 2³¹-1 тест образац, @10Гбпс и ЕР=6дБ, БЕР мањи или једнак 1*10-3

Прецизност дигиталног дијагностичког монитора

Параметар	Симбол	Домет	Прецизност
Температура кућишта примопредајника	T	Измерена температура кућишта примопредајника у одређеном радном опсегу	±3 степена
Напон напајања	Вцц	Интерно измерен напон напајања примопредајника 3.0~3.6В	±3%
ТКС Биас Цуррент	Ид	Измерена ТКС струја преднапона у уА	±10%
ТКС излазна снага	По	Измерена ТКС излазна снага у дБм Преко наведеног опсега излазне снаге	±3дБ
Примљена оптичка снага	Пи	Измерена примљена снага РКС-а у дБм Преко наведеног опсега улазне снаге, -8~-31дБм,	±3дБ

Временске карактеристике за дигитални РССИ

product-601-198

ПАРАМЕТЕР	СИМБОЛ	МИН	ТИП	МАКС	ЈЕДИНИЦЕ
РССИ Триггер Делаи	ТД	496	512	528	нс
РССИ ширина окидача	ТВ	584	600	616	нс
Оптички сигнал током времена	ТОНТ ЕН_ДУР	525			нс
И2Ц приступ забрањено време	ВОЛ	500			μs

Дијаграм паковања (јединица: мм)

product-559-386

Препоручено коло

product-730-483

Информације о поруџбини

Број дела	Опис производа
ВФЛ67220ФФ-ком	10ГЕПОН ОЛТ ПР30, Тк 1577нм/1490нм&10.3125Г/1.25Г, Рк 1270нм/1310нм&10.3125Г/1.25Г, СФП+ форм{{11}фактор, СЦ/УПЦ степен 7 ~ пријем 0~
