Карактеристике

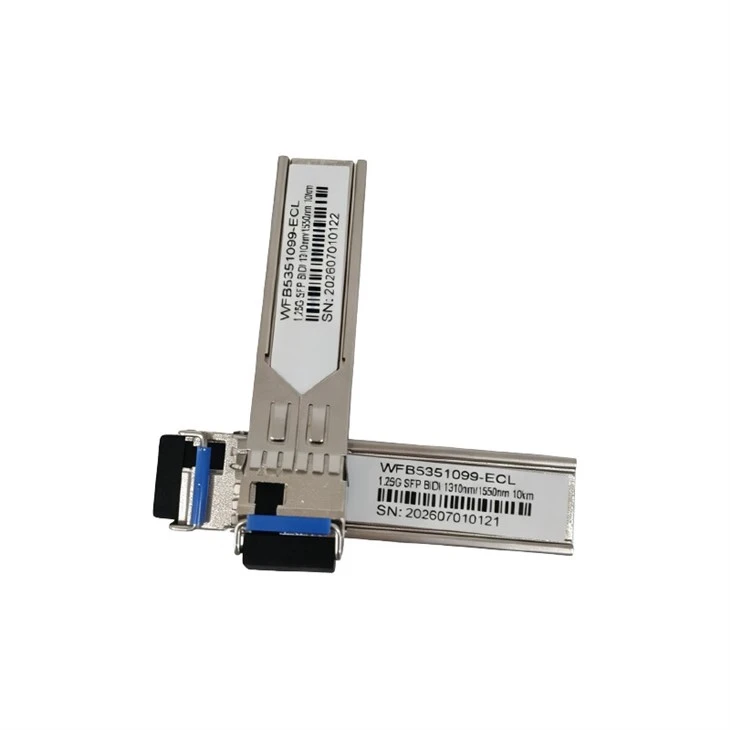

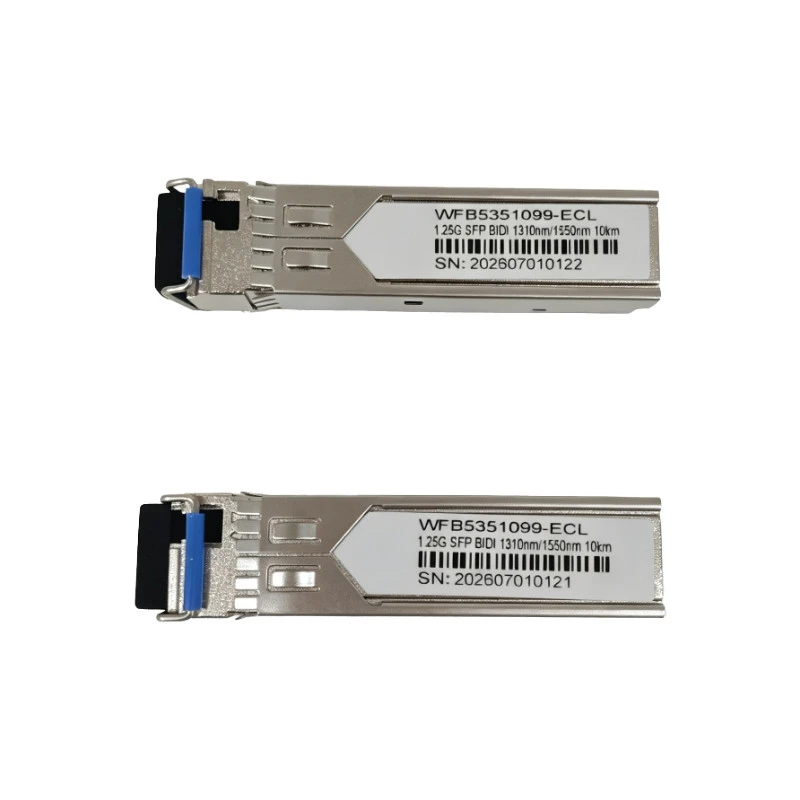

ВФБ5351099-ЕЦЛ

1.25Г СФП БиДи 10км ЛЦ примопредајник са једним режимом пружа дигиталне дијагностичке информације о својим радним условима и статусу, укључујући снагу преноса, ласерску пристрасност, оптичку снагу пријемника, температуру модула и напон напајања. Подаци о калибрацији и прагу аларма/упозорења се записују и чувају у интерној меморији (ЕЕПРОМ). Меморијска мапа је компатибилна са СФФ-8472, као што је приказано испод. Дијагностички подаци су необрађене А/Д вредности и морају се конвертовати у јединице стварног света коришћењем калибрационих константи ускладиштених на ЕЕПРОМ локацијама 56 – 95 у А2х.

1. До 10км на 9/125ум СМФ

1,25Г СФП БиДи 10км ЛЦ сингле моде пружа робусне оптичке перформансе подржавајући раздаљине преноса до 10км преко стандардног једномодног влакна од 9/125μм. Ова могућност проширеног досега чини га идеалним решењем за главне везе у кампусу, мреже за приступ метроу и међусобну-конекцију између дистрибуираних објеката. Рачунајте на стабилан,-квалитетни интегритет сигнала у целом распону везе, обезбеђујући да ваши подаци поуздано стигну на одредиште сваки пут.

2. Подржава до 1.25Гб/sбрзине преноса података

1.25Г СФП БиДи 10км ЛЦ сингле моде примопредајник подржава 1.25Гб/с-брзину повезивања, ослобађајући пуни потенцијал ваше гигабитне мрежне инфраструктуре. Доживите{5}}бесплатне видео конференције и тренутни приступ подацима, оснажујући ваше предузеће поузданим, будућим{6}}учинком.

3. Сингле Моде ЛЦ конектор СФП примопредајник

1.25Г СФП БиДи 10км ЛЦ примопредајник са једним модом пројектован је са једним-модним ЛЦ интерфејсом да би се максимизирао интегритет сигнала на великим удаљеностима. Овај тип конектора минимизира губитак уметања и повратну рефлексију, чувајући оптичку снагу за поуздане 10км+ преносе. Резултат је робусна веза високих{7}}перформанси на коју можете рачунати за захтевне мреже кампуса и метроа.

4. ОперативниCасеTтемп

Дизајниран да ради у широком спектру услова околине, овај СФП примопредајник је доступан у два степена температуре како би одговарао вашим потребама примене. Комерцијална верзија ради од 0 до +70 степена, што је чини савршеним избором за стандардна затворена окружења као што су центри података и телеком собе. За екстремна спољашња или индустријска подешавања, индустријска варијанта издржава -40 до +85 степени, пружајући непоколебљиву поузданост чак и у најтежим условима.

Параметар

Апсолутне максималне оцене
Параметар			Симбол			Мин.			Макс.				Јединица			Напомена
Температура складиштења			Тст			-40			85				степен
Улазни напон			Вин			ГНД			Вцц				V
Напон напајања			Вцц-Вее			-0.5			+3.6				V
Препоручени радни услови
Параметар	Симбол				Мин.		Типично			Макс.		Јединица			Напомена
Напон напајања	Вцц				3.135		3.3			3.465		V			-
Температура радног кућишта	Тц				0		-			70		степен
					-40		-			85
Дата Рате	ДР				-		1.25			-		Гбпс			-
Укупна струја напајања	-				-		-			300		мА			-
Електричне{0}}оптичке спецификације
Предајник
Параметар		Симбол			Мин.			Тип.			Макс.			Јединица			Напомена
Оптичка централна таласна дужина		l			1270			1310			1350			нм			ВФБ5351099-ЕЦ(И)Л
					1520			1550			1580						ВФБ5531099-ЕЦ(И)Л
Оптичка спектрална ширина (РМС)		Дл			-			-			4			нм			ВФБ5351099-ЕЦ(И)Л
Оптичка спектрална ширина (-20дБ)								-			1						ВФБ5531099-ЕЦ(И)Л
Однос потискивања бочног режима		СМСР			30			-			-			дБ			ВФБ5531099-ЕЦ(И)Л
Просечна оптичка излазна снага		По			-9			-			-3			дБм			1
Однос изумирања		Ер			9			-			-			дБ
Просечна снага онемогућавања предајника								-			-45			дБм			-
Време успона/пада (20%~80%)		тр/тф									0.26			нс
Излазно око		У складу са ИЕЕЕ802.3з															2
Оптичка{0}} електрична спецификација
Пријемник
Параметар				Симбол	Мин.			Тип.			Макс.			Јединица			Напомена
Операте Вавеленгтх				l	1470			1550			1620			нм			ВФБ5351099-ЕЦ(И)Л
					1270			1310			1350						ВФБ5531099-ЕЦ(И)Л
Осетљивост				Пр	-			-			-22			дБм			3
Сатуратион				Пс	-3			-			-			дБм			3
ЛОС Де-ниво потврђивања				-	-			-			-23			дБм
ЛОС ниво потврђивања				-	-42			-			-			дБм			-
ЛОС хистереза				-	0.5			-						дБ			-

Напомена:

1. Оптичка снага је спојена у СМФ.

2. Измерено помоћу ПРБС 2⁷-1 тест образац @1.25Гбпс.

3. Измерено помоћу ПРБС 2⁷-1 тест образац @1,25Гбпс, БЕР мањи или једнак 1×10-12.

Електричне карактеристике
Параметар		Симбол	Мин.	Типично	Макс.	Јединица	Напомена
МОД_ДЕФ(0:2)		ВХ	2		Вцц	V
МОД_ДЕФ(0:2)		ВЛ	0		0.8	V
Предајник
Улазна диференцијална импеданса		Зин	90	100	110	Ω	-
Дата Инпут Свинг Дифферентиал		Вин	200		2400	мВ
ТКС Дисабле	Онемогући		2.0		Вцц	V
ТКС Дисабле	Омогући		0		0.8	V
ТКС Фаулт	Грешка		2.0		Вцц	V
ТКС Фаулт	Нормално		0		0.8	V
Пријемник
Излазна диференцијална импеданса		Зоут	90	100	110	Ω
Диференцијал промене излаза података		Воут	700		1000	мВ
ЛОС		Високо	2.0		Вцц	V
ЛОС		Ниско	0		0.8	V

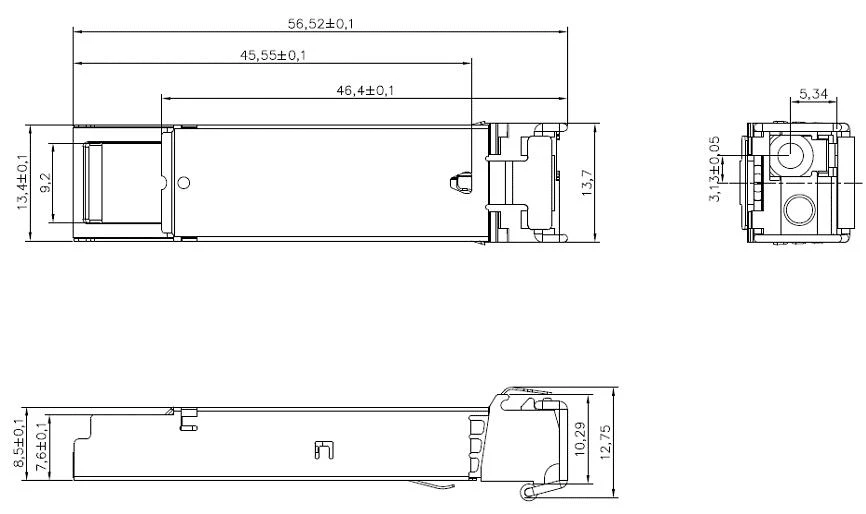

Дијаграм паковања (јединица: мм)

product-866-514

Информације о поруџбини

Број дела	Опис производа
ВФБ5351099-ЕЦЛ	1310Т/1550Р, 1,25 Гбпс, ЛЦ, 10 км, 0 степени ~ +70 степени, са ДДМ
ВФБ5531099-ЕЦЛ	1550Т/1310Р, 1,25 Гбпс, ЛЦ, 10 км, 0 степени ~ +70 степени, са ДДМ
ВФБ5351099-ЕИЛ	1310Т/1550Р, 1,25 Гбпс, ЛЦ, 10 км, -40 степени ~ +85 степени, са ДДМ
ВФБ5531099-ЕИЛ	1550Т/1310Р, 1,25 Гбпс, ЛЦ, 10 км, -40 степени ~ +85 степени, са ДДМ
